Jak ustawić widoczność przewodów wentylacyjnych (lub instalacji rurowych), gdy na rzucie poziomym w widoku 2D umieszczone są „jeden nad drugim”?

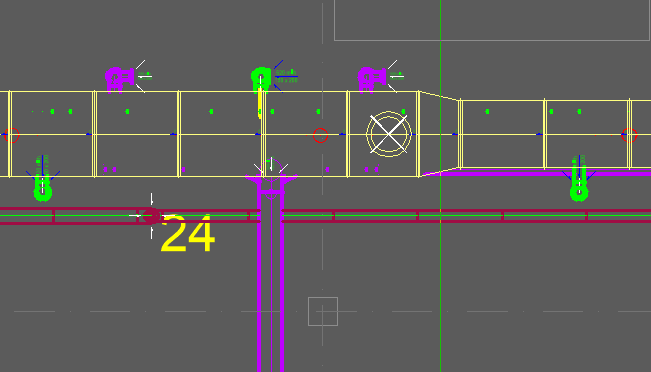

Rys. 1. Przykład instalacji przed wyłączeniem warstwy z przewodami „na górze”.

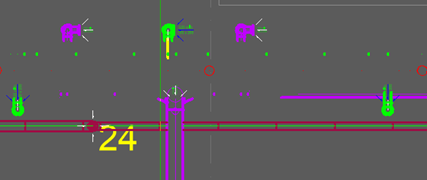

Rys. 2. Przykład instalacji z wyłączoną warstwą z przewodami „na górze” i niewidocznymi instalacjami „na dole”, które wydawałoby się że powinny być „wyświetlone”.



Rozwiązanie 1



Użyj opcji „Pokaż linie niewidoczne” znajdującej się w Ustawieniach Ventpack, w zakładce „Rysunek” (screen-y poniżej).

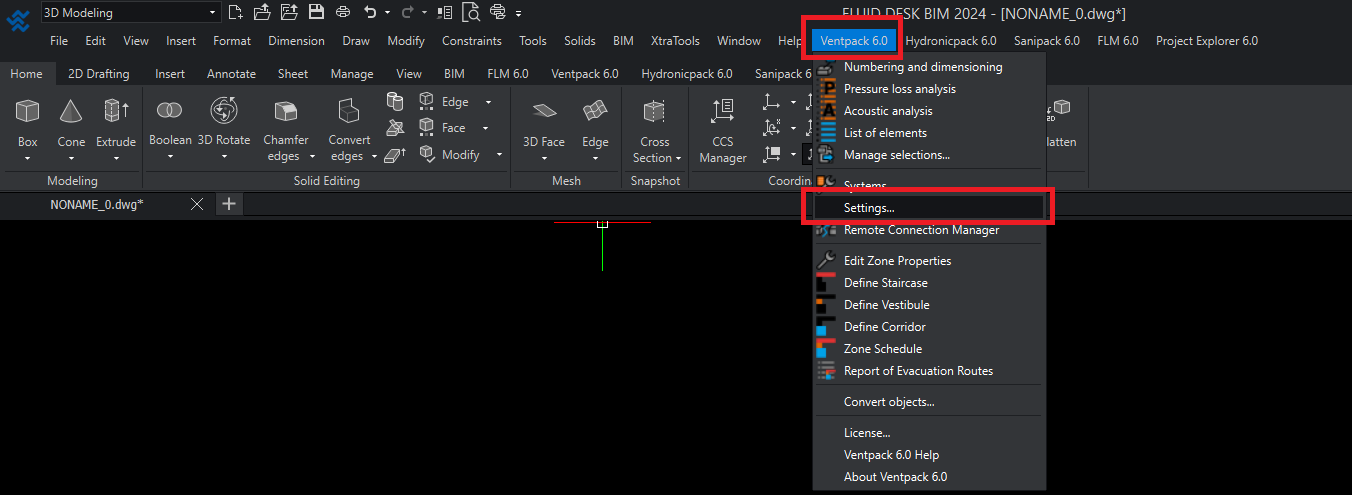

Rys. 3 Otwórz okno Ustawienia z menu Ventpack 6.0

Rys. 4 Zaznacz w „Ustawienia wentylacyjne” – zakładka „Rysunek” opcję „Pokaż linie niewidoczne”.



Rozwiązanie 2



Wyłącz system wentylacyjny którego nie chcesz widzieć. Warstwy muszą zostać „wyłączone”, „zamrożone” i „zablokowane”. Następnie użyj komendy _REGEN lub zaznacz pozostałem systemy na rysunku, wybierz klucz modyfikacji elementu: i przycisk OK.

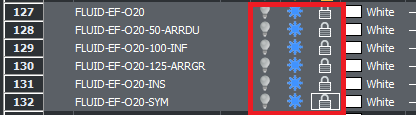

Rys. 5 Wyłączone, zamrożone i zablokowane warstwy danego systemu.
